Wenn orthopädische Implantate mit den "Ersatzteilen" des menschlichen Körpers verglichen werden, dann war das Design dieses Teils schon immer mit einem grausamen "Härteparadoxon" konfrontiert.

Die am häufigsten in der klinischen Praxis verwendete Titanlegierung (Ti6Al4V) ist zwar stark, aber zu "hart" – ihr elastischer Modul ist deutlich höher als der menschlicher Knochen. Diese mechanische Diskrepanz kann zu einem "Stressschutz"-Effekt führen: Die Kraft, die eigentlich vom Knochen getragen werden sollte, wird vom Metall weggezogen, und mit der Zeit atrophieren die umliegenden Knochen wie Muskeln, die lange Zeit inaktiv waren, wodurch das Implantat schließlich lockert.

Obwohl Tantal-(Ta)-Metall eine ausgezeichnete Biokompatibilität besitzt und als "biophiles Metall" bekannt ist, ist reines Tantal nicht stark genug und teuer. Wie kann man die Stärke von Titan perfekt mit der biologischen Aktivität von Tantal verbinden, um einen idealen Knochen zu schaffen, der Gewicht tragen und das Immunsystem "verstehen" kann?

Kürzlich gab das Team von Professor Zhao Dewei vom Zhongshan-Krankenhaus, das der Dalian-Universität angeschlossen ist, die Antwort in der führenden Zeitschrift "Bioaktive Materialien" ab. Durch die "vorlegierte Pulver-3D-Druck"-Technologie entwickelten sie erfolgreich eine neue Tantal-Titan-Legierung (TaTi), die nicht nur das Problem der mechanischen Anpassung löste, sondern auch unerwartet die "verborgene Fähigkeit" zur Regulierung der immunen Mikroumgebung freischaltete.

01 Werkstofftechnik: Das "Goldene Schnitt" finden

HINTERGRUND · Früher wurden Tantal-Titan-Legierungen mit einfachen "gemischten Pulvern" für den 3D-Druck vorbereitet. Aufgrund des großen Unterschieds in den Schmelzpunkten zwischen Tantal (~3017°C) und Titan (~1668°C) können Tantalpartikel während des Druckprozesses oft nicht vollständig geschmolzen werden, was zu vielen internen Defekten und einer instabilen Leistung des Endprodukts führt.

Um diese Herstellungsherausforderung zu meistern, entwarf das Forschungsteam innovativ ein vorlegiertes, kugelförmiges TaTi-Pulver anstelle traditioneller gemischter Pulver. Es ist wie ein vorgefertigter Cocktail, der sicherstellt, dass die Zusammensetzung von Tantal und Titan in jedem Pulver hochhomogen ist.

Mit selektiver Laserschmelztechnologie (SLM) bereitete das Team drei Legierungen in unterschiedlichen Proportionen (Ta25, Ta55, Ta75) vor. Nach mehreren Screening-Schichten sticht SLM Ta55 (mit 55 Gewichtsprozent Ta) hervor. Sie weist eine einzigartige β-Phasen-Kristallstruktur auf, die ein perfektes Gleichgewicht mechanischer Eigenschaften bietet:

Hohe Festigkeit: Zugfestigkeit bis zu 891 MPa;

Niedriger Modul: Der Elastizitätsmodul ist auf 74 GPa (sehr nahe am kortikalen Knochen) reduziert, was das Risiko einer Stressabschirmung stark verringert.

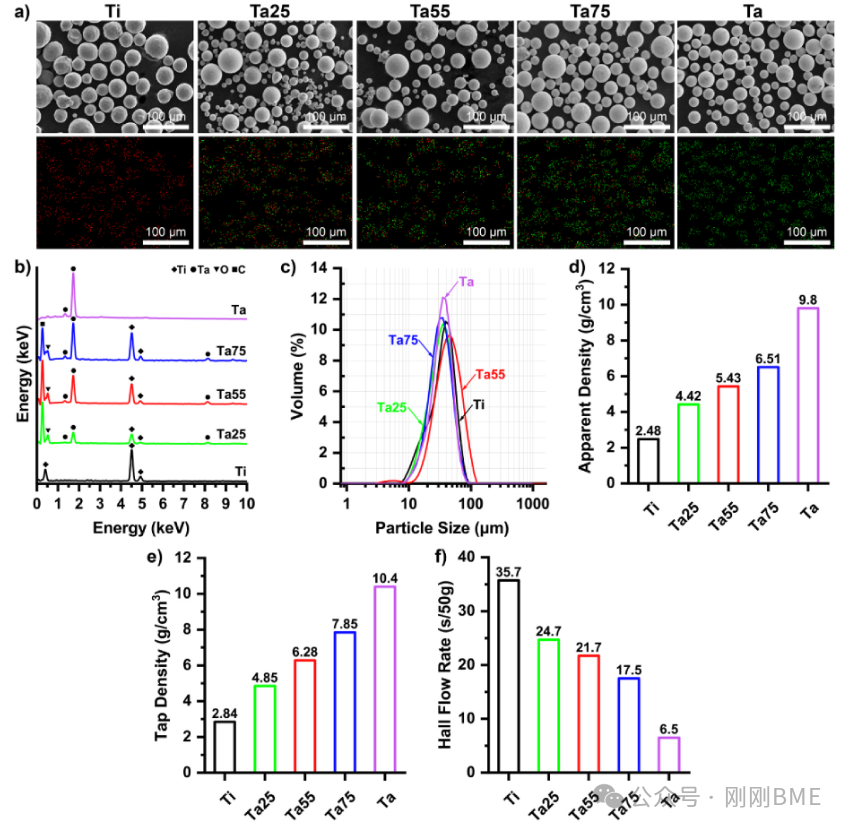

Abbildung 1: Materialvorbereitung und mechanische Eigenschaften.
Das obere Bild zeigt hochqualitative, vorlegierte kugelförmige Pulver; das untere Bild zeigt die SLM Ta55-Legierung, die bei gleichzeitig hoher Festigkeit ein knochenähnliches niedriges Elastizitätsmodul (Low Modulus) erreicht, besser als reines Titan und reines Tantal. 02 Biologischer Mechanismus: Nicht nur ein Gerüst, sondern auch ein „Immunmodulator“
Wenn man die mechanischen Eigenschaften als das „Skelett“ eines Implantats betrachtet, so ist die biologische Aktivität seine „Seele“. Nach der Implantation bildet sich auf der Oberfläche der SLM Ta55-Legierung eine spezielle Ta₂O₅/TiO₂-Verbundoxid-Schicht. Diese Oxidschicht wirkt wie ein Signalfunkturm, der den umliegenden Zellen Befehle erteilt.

1. Für Osteoblasten (Knochenbildner):
Transkriptom-Analysen zeigen, dass die Oberfläche von Ta55 Fokaladhäsions-Signalwege erheblich aktivieren kann. Mechanotransduktion, vermittelt durch Integrine, wird verstärkt, wodurch die Zellen das Material fest „greifen“ und die Sekretion wichtiger osteogener Proteine wie ALP und Collagen Typ I beschleunigen.

2. Für Makrophagen (Immunwächter):
Dies ist ein herausragender Aspekt dieser Studie. Traditionelle Implantate führen oft zu chronischen Entzündungen (M1-Polarisierung), was zu einer Faserkapselbildung führt. Die Ta55-Legierung zeigt eine bemerkenswerte „Immuntrainings“-Fähigkeit: Sie kann proinflammatorische JAK-STAT1- und TNF/NF-κB-Signalwege hemmen und gleichzeitig antiinflammatorische JAK3/STAT6-Signalwege aktivieren, wodurch Makrophagen in die reparative (M2-)Richtung polarisiert werden und eine „ruhige“ immunologische Mikroumgebung für die Knochenregeneration geschaffen wird.

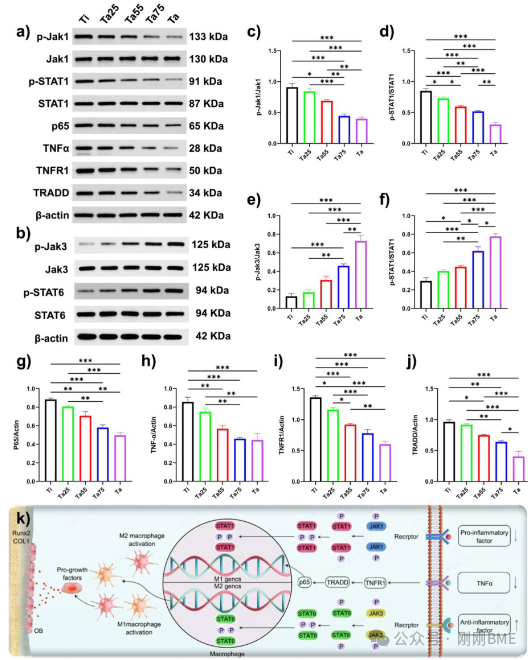

Abbildung 2: Schematische Darstellung der immunmodulatorischen und osteogenen Mechanismen.
Die SLM Ta55-Legierung induziert die M2-Polarisation von Makrophagen, indem sie Entzündungswege (TNF-α, NF-κB) hemmt und die Sekretion antiinflammatorischer Faktoren fördert; gleichzeitig unterstützt sie die Differenzierung von Osteoblasten über die Adhäsionsfokalpunkt-Signalwege.

03 In-vivo-Verifikation: 12 Wochen – ein Zeugnis für die Knochenfusion

Um die praxisrelevante Leistungsfähigkeit dieses „doppelt wirksamen“ Materials zu prüfen, erstellte das Forschungsteam ein Kaninchen-Femurdefektmodell. Nach dem Einsetzen von porösen Gerüsten aus unterschiedlichen Materialien waren die Ergebnisse beeindruckend:

Nach 12 Wochen betrug die neu gebildete Knochenfläche in der SLM Ta55-Gruppe erstaunliche 37 %, weit mehr als in der SLM Ti-Gruppe (16,9 %). Histologische Schnitte zeigten, dass rund um das Ta55-Gerüst fast keine Entzündungsreaktionen auftraten; stattdessen wuchsen zahlreiche neue Knochenbälkchen dicht in die Poren des Gerüsts ein und erreichten eine echte „Knochen-Implantat-Integration“.

Immunfluoreszenzfärbung bestätigte zudem, dass sich um das Ta55-Implantat viele Makrophagen ansammelten, die Arg-1 (M2-Marker) exprimieren, was belegt, dass es im Körper erfolgreich eine entzündungshemmende und regenerationsfördernde Immunbarriere aufgebaut hat.

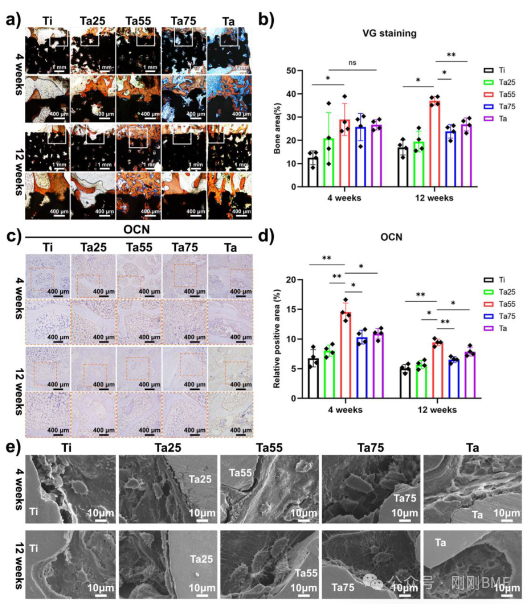

Abbildung 3: Bewertung der Knochenregeneration im Körper.
Micro-CT und Gewebefärbung zeigen, dass das SLM Ta55 poröse Gerüst (der rote Bereich steht für neu gebildeten Knochen) nach 12 Wochen Implantation die besten Knochenwachstums- und Knochenverbindungseigenschaften aufweist.

Zusammenfassung

In dieser Studie wurde durch einen „Materialtechnik-Biologie-Validierungs“-Zyklus erfolgreich die SLM Ta55-Legierung entwickelt. Sie überwindet nicht nur die herkömmlichen Probleme von Metallimplantaten, die zu hart sind, sondern verleiht dem Material auch die Fähigkeit, das Immunsystem aktiv zu steuern. Dieses Ergebnis bietet ein völlig neues Paradigma für die Entwicklung der nächsten Generation tragfähiger orthopädischer Implantate: Ein gutes Implantat sollte nicht nur „genau richtig hart“ sein, sondern auch „sanft“ mit dem Immunsystem interagieren können.

Haftungsausschluss: Die Inhalte dieses öffentlichen Accounts stammen aus eigener Produktion oder aus dem Internet. Die übernommenen Inhalte stammen aus öffentlich zugänglichen Quellen, das Urheberrecht liegt beim ursprünglichen Autor. Sollten Werke, Urheberrechte oder andere Probleme betroffen sein, kontaktieren Sie uns bitte! Die wiedergegebenen Inhalte spiegeln die persönliche Meinung des Autors wider und bedeuten nicht, dass dieser öffentliche Account die Meinungen teilt oder für die Richtigkeit verantwortlich ist. Dieser öffentliche Account behält sich das endgültige Interpretationsrecht dieser Erklärung vor.
